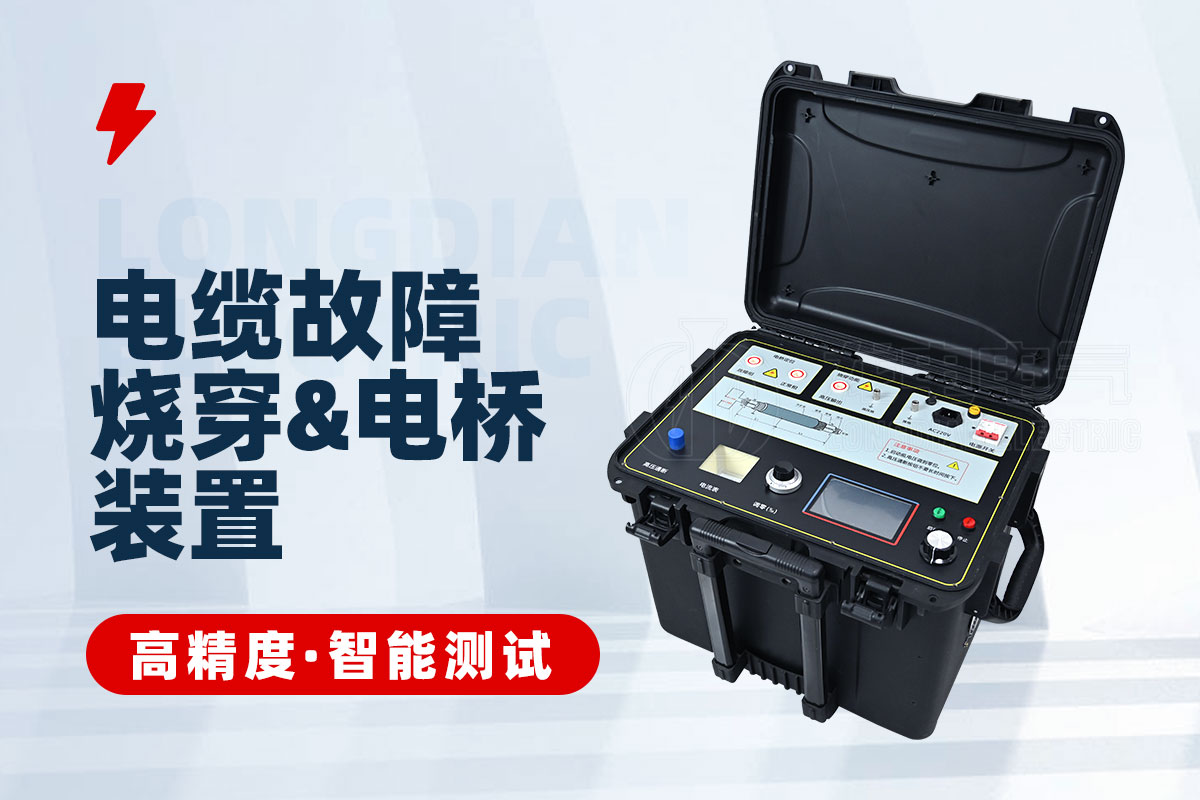

電纜故障燒穿儀是一種用于處理高阻抗電纜故障的設備。其工作原理基于將高阻抗故障轉變?yōu)榈妥杩构收希员阌谶M一步的故障定位和修復。

以下是電纜故障燒穿儀的工作原理的詳細解釋：

◆ 高阻故障的處理

在電纜中，高阻抗故障通常是由于絕緣材料的局部損壞或老化造成的，這種故障點的電阻值較高，不易直接測量和定位。

燒穿儀通過輸出直流負高壓，對高阻故障點進行處理。直流電壓的作用使得故障點的絕緣材料發生電弧放電。

◆ 電弧放電和碳化

電弧放電會導致故障點的局部溫度升高，進而使得絕緣材料碳化。碳化過程會形成低電阻的連接點。

這個過程相當于將原本高阻抗的故障點轉變?yōu)榈妥杩梗瑥亩沟霉收宵c更容易被檢測和定位。

◆ 故障點的轉變：

經過燒穿處理后，原本的高阻故障點變成了低阻故障點，這樣就可以使用低壓脈沖反射法或其他適用于低阻故障的測量技術來進行故障定位。

◆ 故障定位：

一旦故障點被轉變?yōu)榈妥锠顟B(tài)，就可以利用電纜故障測試儀中的低壓脈沖反射法等技術來測量故障點距離，從而實現精確的故障定位。
